自吸式无堵塞排污泵

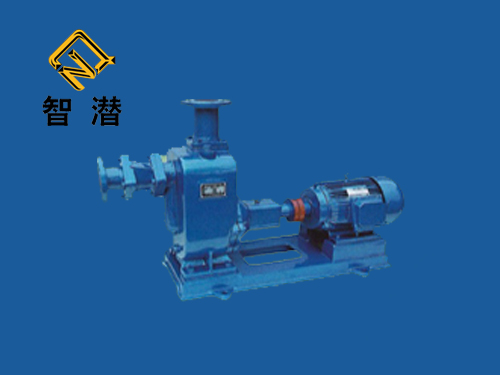

　　产品名称：ZW型自吸式无堵塞排污泵

　　产品分类：排污泵

　　口径（进口/出口）：25-300(mm)

　　流量：5-800(m3/h)

　　扬程：12-60(m)

　　一、产品概述：

　　ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可像一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景

　　本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

　　二、适用范围：

　　自吸式无堵塞排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

　　1.环境温度≦50℃，介质温度≦80℃，特殊要求可达200.℃

　　2.介质PH值铸铁材质为6-9，不锈钢为2-13.

　　3.介质重度不超过1240千克/m3

　　4.自吸式无堵塞排污泵自吸高度不能超过规定值4.5-5.5米，吸入管长度为≦10米。

　　5.通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

　　三、产品优点：

　　1、自吸式无堵塞排污泵排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

　　2、自吸式无堵塞排污泵高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

　　3、自吸式无堵塞排污泵自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

　　四、结构及工作原理：

　　ZW系列自吸式无堵塞排污泵，主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见下图。泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。第二次工作时泵吸入口处装有单向逆止阀，因此不需再加储水即可起动。

　　五、技术参数：

　　流量：5-800m3/h；

　　扬程：12-60m；

　　电机功率：2.2-55KW；

　　转速：1450-2900r/min；

　　口径：φ25-φ300；

　　介质温度：≤100℃；

　　自吸高度：4.5-6.0m。

　　六、型号意义：

　　七、自吸式无堵塞排污泵性能参数：

　　八、自吸式无堵塞排污泵结构示意图

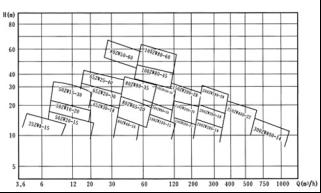

　　九、自吸式无堵塞排污泵的型谱图

　　十、自吸式无堵塞排污泵外形及安装尺寸

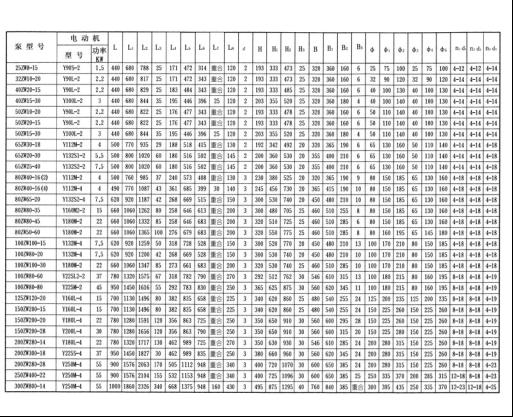

　　十一、自吸式无堵塞排污泵外形及安装尺寸表

　　十二、启动前的准备与运行：

　　1、检査泵底座、联轴器、轴承座等连接部位的紧固件是否松动，如有松动应固紧。

　　2、用手转动联轴器是否有卡带或异声等现象

　　3、打开泵上方的加水阀门.加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水

　　4、接上电源试转一下，从电机端看，为顺时针转向。（严禁反转）

　　5、开机工作，观察泵运行是否正常，若有异常现象，应找出原因，加以排除。

　　十三、自吸式无堵塞排污泵故障与排除
